复合型电源防雷箱

一、产品概述及应用范围
电源防雷箱适用于电力设备防雷保护，能为有效记录雷击和浪涌次数提供依据；
广泛应用于通讯类机房、计算机机房、通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护；
建筑物总配电室，须安装第一级防雷设施的环境；
无人执守但须安装第一级带遥信指示的防雷设备的环境；
需要有第一级防雷失效指示、报警指示及雷电泄放记录的环境；
小面积但要求两级电涌保护的环境。

二、主要技术参数

产品型号	BPD-40BX/4-L63	BPD-100BX/4-L63
最大持续工作电压Uc	385V
标称放电电流(In 8/20μs)	前级：50KA 后级：20KA
最大放电电流(Imax 8/20μs)	前级：100KA 后级：40KA
保护模式	L,N-PE
保护水平Up(8/20μs In)	≤1200V
响应时间	≤25ns
雷电计数	0-99
遥信端子	COM公共点、NO-COM-常开、 NC-COM常闭
外形尺寸(mm)	*450340130*
接线线径	10-25mm²
防护等级	IP20
安装方式	户内壁挂式
工作环境	环境温度：－40℃～＋85℃；相对湿度：≤95%（25℃）；海拔≤3km

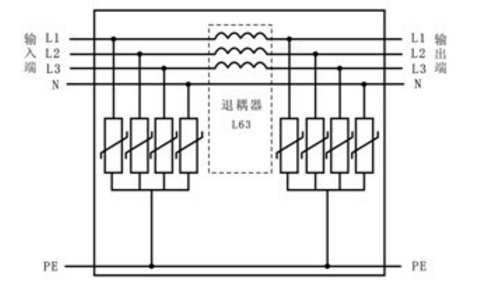

三、安装接线原理图
