电源视频控制三合一防雷器
一、产品概述及应用
三合一系列产品是为带云台控制的模拟视频摄像机定制的一款防雷产品，保护摄像机电源、视频、云台控制等线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点，具有良好的防雷效果。
二、主要技术指标
|
产品型号 |
BPD-JK3/12 |
BPD-JK-3/24 |
BPD-JK3/220 |
|
视频/控制部分 |
|
工作电压（Un） |
12V |
|
标称放电电流（In） |
3kA |
|
最大通流容量（Imax） |
5kA |
|
保护水平（Up） |
40V |
|
传输速率 |
100/10Mbps |
|
响应时间 |
1ns |
|
插入损耗 |
≤0.5dB |
|
额定负载电流IL |
DC500mA |
|
接头形式 |
视频：BNC-阴入阳出或双母；云台控制：压接式 |
|
电源部分 |
|
工作电压（Un） |
12V |
24V |
220V |
|
标称放电电流（In） |
5kA |
|
最大通流容量（Imax） |
10kA |
|
保护水平 |
40V |
100V |
900V |
|
接头形式 |
压接式 |
|
外形尺寸 |
122*80*30mm |
|
保护等级 |
IP20 |
|
工作环境 |
－40～＋85℃ |

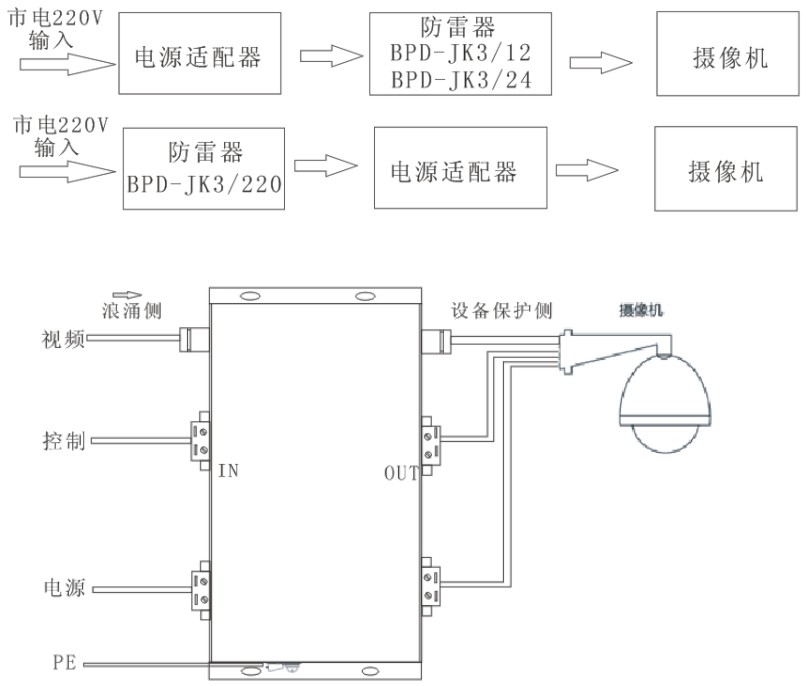

三、安装接线图
