POE百兆防雷器
一、产品概述及应用
POE系列产品是为数字摄像机定制的一款防雷产品，保护POE摄像机电源、网络线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点，具有良好的防雷效果。
二、主要技术指标
|
产品型号 |
BPD-POE5/48 |
|
网络部分 |
|
工作电压（Un） |
5V |
|
最大电压（Uc） |
8V |
|
标称放电电流（In） |
1.5kA |
|
最大通流容量（Imax） |
3kA |
|
保护水平（Up） |
20V |
|
传输速率 |
100Mbps |
|
响应时间 |
1ns |
|
插入损耗 |
0.5dB |
|
接头形式 |
RJ45 |
|
额定负载电流 |
500mA |
|
保护路数 |
1/2,3/6 |
|
失效机制 |
线路对地短路或断开 |
|
电源部分 |
|
工作电压（Un） |
48V |
|
最大电压（Uc） |
55V |
|
标称放电电流（In） |
3kA |
|
最大通流容量（Imax） |
5kA |
|
额定负载电流 |
2A |
|
保护水平 |
150V |
|
接头形式 |
RJ45 |
|
保护路数 |
4/5,7/8 |
|
失效机制 |
线路对地短路或断开 |
|
机械部分 |
|
外形尺寸 |
104*53*28mm |
|
外壳材料 |
铝合金 |
|
保护等级 |
IP20 |
|
工作环境 |
温度-40～+85℃，相对湿度≤95％(25℃) |
|
安装方式 |
墙面固定或水平固定 |
|
接地方式 |
线耳 |

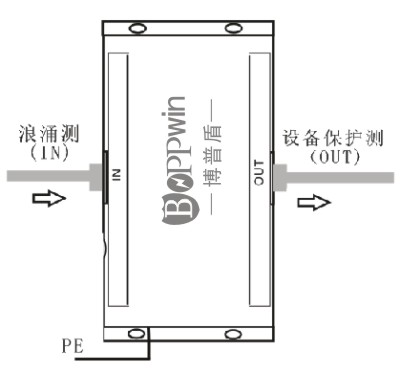

三、安装接线图
