导轨式网络信号防雷器
一、产品概述及应用
网络防雷系列产品主要用于TCP/IP协议通信网络，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于通信、安防监控、交通、工控等领域通信线路保护。该系列产品具有传输速率大、响应时间特别快、插损低、残压低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
二、主要技术指标
|
产品型号 |
BPD-S05J4 |
|
工作电压（Un） |
5V |
|
标称放电电流（In） |
3kA |
|
最大通流容量（Imax） |
5kA |
|
限制电压（Up） |
20V |
|
传输速率 |
100/1000Mbps |
|
响应时间 |
1ns |
|
插入损耗 |
0.5dB |
|
接头形式 |
RJ45 |
|
保护线路 |
1/2, 3/6 |
|
保护路数 |
1 |
|
外形尺寸 |
83*35*25mm |
90*18*65mm |
|
保护等级 |
IP20 |
|
额定电流 |
0.5A |
|
SPD端口分类 |
两端口 |
|
接地方式 |
通过连接线直接接地 |
|
外壳材料 |
铝合金屏蔽封装 |
PVC塑料 |
|
失效机制 |
通讯线路对地短路或通讯线路断开 |
|
工作环境 |
温度-40～+85℃，相对湿度≤95％(25℃) |

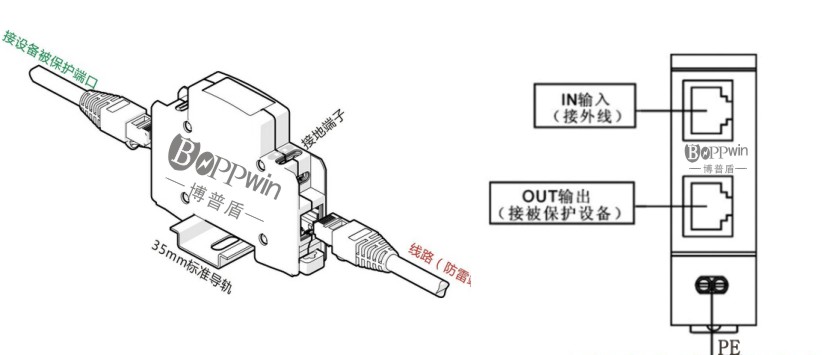

三、安装接线图
