智能雷电计数器
一、产品概述及应用
记录电涌保护器放电次数、遥信信号、前置断路器状态等，用于电涌保护器产品的智能化管理。
二、产品介绍
靠近电涌保护器安装，记录电涌保护器放电次数，记录2路开关量信号；
采用220V交流电源，无须内置电池；
微处理与数字储存，数据记录准确、无干扰、断电不丢失数据；
在线显示电涌保护器放电次数、2路开关量信号状态等；
放电次数显示范围0～9999；
内置RS485通讯接口，可以实现电涌保护器数据的实时对外传送；
模块结构，端子接线，方便安装使用。
三、技术参数
|
产品型号 |
BPD-JS4/220 |
|
放电响应 |
≥0.2kA(上升≥8µs) |
|
计数间隔 |
≥2s |
|
外部电源 |
220V~ |
|
备用电源 |
5~12V~/- |
|
用电功率 |
≤0.5W |
|
记忆功能 |
断电不丢失数据 |
|
放电次数清零 |
长时间按下(>3s) |
|
放电次数预置 |
按下抬起，累计1次 |
|
放电次数显示范围 |
0~9999数字 |
|
开关量输入1显示 |
左起第1个小数点,开路不亮、闭路亮 |
|
开关量输入2显示 |
左起第2个小数点,开路不亮、闭路亮 |
|
开关量输入参数 |
无源干接点接入,接入电阻小于200Ω |
|
CPU工作显示 |
右起第1个小数点 |
|
CPU工作状态 |
正常 小数点闪烁 |
|
信号输出方式 |
RS485(Modbus通讯协议) |
|
工作温区 |
-40℃~+80℃ |
|
接线规格 |
0.5mm2~1.5mm2 |
|
外壳材料 |
阻燃塑料 |
|
外壳防护等级 |
IP20 |
|
产品规格尺寸 |
2开关位(宽36mm) |
|
磁环规格尺寸 |
22mm×14mm×8mm |
|
安装支架 |
35mm电气导轨 |

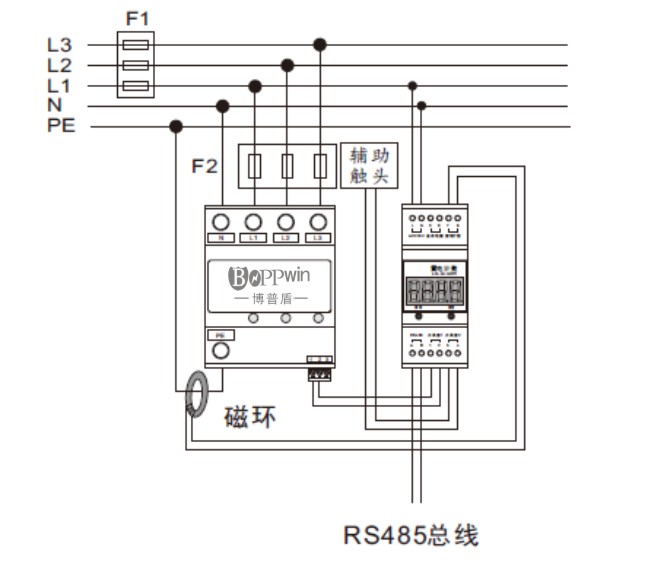

四、安装接线图
