自动重合闸（带数显）

一、产品概述及应用

本产品适用于交流50Hz或60Hz，额定电压220V或230V，可以根据需要选择不同型号的产品。当用电设备发生短路、过载、漏电、电压异常、人畜发生触电时，能自动快速断开电源，故障消除后自动重合闸恢复供电，无需人工合闸，保证用电设备正常供电使用。本产品主要适用于家庭用电以及平安城市视频监控、光伏并网、无人值守简易机房、通讯基站、直放站、卫星地面接收站、微波转发站、户外一体化机柜、综合接入、专用设备机箱、气象遥测站、光端机以及交换机柜等重要室外和无人值守设备中

二、技术参数

产品型号		BPD-AR-（）A			BPD-AR-()A
拨码开关设置In		6A	10A	20A	32A	50A	63A
工作电压（VAC）		85～300	85～300	85～300	85～300	85～300	85～300
频率（Hz）		50/60	50/60	50/60	50/60	50/60	50/60
额定电流(A)		6	10	20	32	50	63
电流保护	过流动作电流(A)	>6.9A， <30A	>11.5A，<50A	>23A, <100A	>36.8A, <160A	>57.5A, <250A	>72.5A, <315A
	短路动作电流	≥30A	≥50A	≥100A	≥160A	≥250A	≥315A
	过流断开动作时间	2s<t<3s	2s<t<3s	2s<t<3s	2s<t<3s	2s<t<3s	2s<t<3s
	短路断开动作时间	≤0.1s	≤0.1s	≤0.1s	≤0.1s	≤0.1s	≤0.1s
漏电保护	漏电动作电流	30mA	30mA	30mA	30mA	30mA	30mA
	漏电不动作电流	15mA	15mA	15mA	15mA	15mA	15mA
	小电流漏电（≥30mA,<250mA）断开动作时间	≤0.1s	≤0.1s	≤0.1s	≤0.1s	≤0.1s	≤0.1s
	大电流漏电(≥250mA)断开动作时间	≤0.04s	≤0.04s	≤0.04s	≤0.04s	≤0.04s	≤0.04s
电压保护	过压动作电压	≥280V±5V	≥280V±5V	≥280V±5V	≥280V±5V	≥280V±5V	≥280V±5V
	欠压动作电压	≤130V±5V	≤130V±5V	≤130V±5V	≤140V±5V	≤140V±5V	≤140V±5V
	过压、欠压断开时间	t≤3s	t≤3s	t≤3s	t≤3s	t≤3s	t≤3s
自动重合闸	自动重合闸次数	漏电、过流、短路、零火线接反故障3 次；高、低压故障无限次，从第4次开始按15分钟一次判断是否合闸（可以根据要求调整）
自动重合闸	自动重合闸时间	30秒/15分钟/15分钟（可以根据要求调整）。任一次自动重合闸成功5秒内没有故障，故障次数自动清零，下次故障又从第一次开始计算。
合闸前故障检测		有	有	有	有	有	有
极数		二极	二极	二极	二极	二极	二极
体积		98 x 90 x 66mm
防雷性能		在L-N间加1.2/50us(8/20us)组合波，2kV不产生误动作，6kV不损坏。
工作环境条件		温度范围：-20℃-+55℃；湿度范围：≤95% RH；存贮温度：-55℃-80℃，大气压力：70kPa-106kPa。
耐压		带电部件与外壳耐压≥4000V
安装方式		35mm导轨式安装
自身功耗		约1W
重量		0.49kg

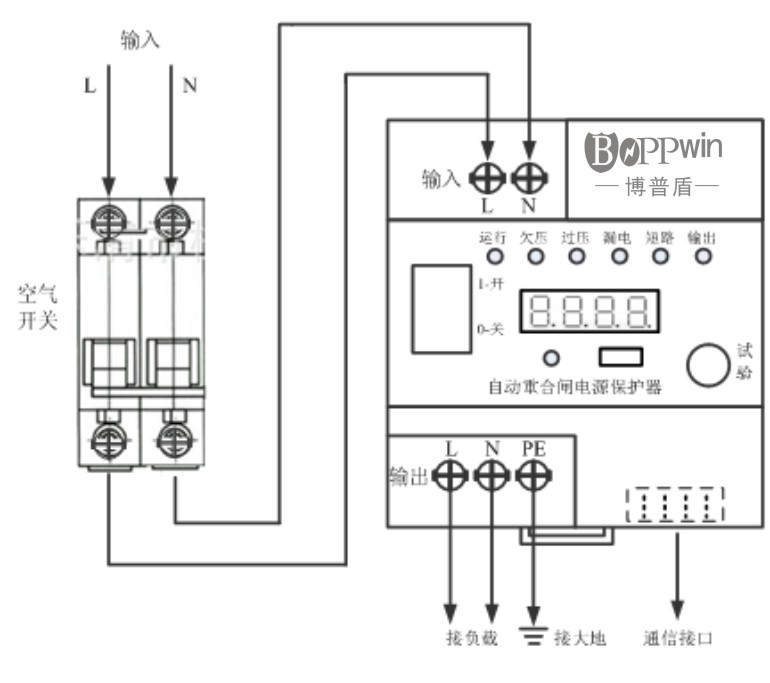

三、安装接线图
